Messwerte

Was man nicht messen kann, kann man nicht lenken.

Peter Drucker
Messen heißt vergleichen

Hier stelle ich die IoT Plattform und das Messkonzept vor.

Es besteht aus 5 Mess-Stationen mit insgesamt 11 IoT-Sensoren, die ständig in Betrieb sind und ihre Daten direkt über Kabel oder WLAN, aber auch über eigene Hardware wie Raspberry an den Server übermitteln.

Jeder Sensor hat auf dem Server seine eigene Datei mit den Messdatensätzen (Rohdaten).

Wie es mit den Rohdaten dann weiter geht, wird auf der Seite Forschung beschrieben.

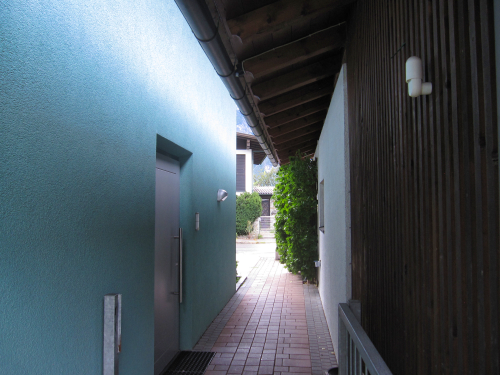

Temperatur und Luftfeuchte AUSSEN

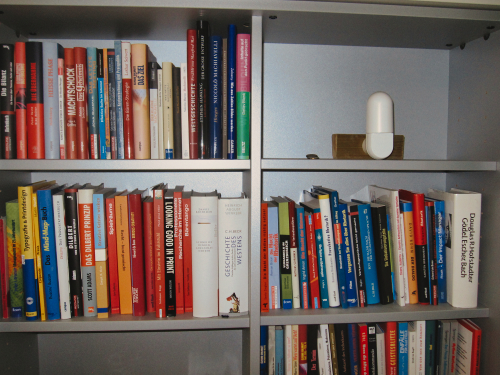

Temperatur und Luftfeuchte INNEN UG
CO2 + Temperatur, Luftfeuchte OG, Steckdose
Technikraum Strom-Messungen + Server

Zur Mess-Station FHZ 2000 (Funkhauszentrale) gehören die Sensoren für Temperatur und relativer Luftfeuchtigkeit AUSSEN und INNEN, aber auch der Strombedarf für das Wärmepumpenkompaktgerät.

Die Mess-Station Wechselrichter-Schnittstelle misst die Stromerzeugung der Photovoltaik.

Die Mess-Station Smartmeter über EMLOG messen Strombezug und Lieferung des Überschusses.

Die Mess-Station CO2ntrol 5000 misst im Obergeschoss die Innentemperatur, relative Luftfeuchtigkeit und CO2 und hat eine Ampel.

Die mobile Mess-Station AVM FRITZ!DECT 200 Steckdose dient zur Strommessung der größten Verbraucher wie PC und Monitor, Netzwerkdrucker, Kühlschrank, Kaffeemaschine, Steckdose für E-Bike und Rasenmäher udgl.

Green Computing

Denken und anschauen — durch Anschauen verändert sich aber der Gegenstand.

Messen benötigt Energie, die wiederum mit-gemessen wird.

Energie-effizientes Denken und Handeln bedeutet hier die Frage, in welcher zeitlichen Auflösung die Messwerte für eine hinreichende Genauigkeit der Ergebnisse erfasst und verarbeitet werden müssen.

Sensoren und zeitliche Auflösung

SensorZeit in MinutenMessung seitMess-Station
Strom Bezug12019-02Smartmeter über EMLOG
Strom Lieferung des Überschusses12019-02Smartmeter über EMLOG
Strom Verbrauch Wärmepumpenkompaktgerät52015-09FHZ 2000 (Funkhauszentrale)
Strom Gesamtverbrauch (nur während Volleinspeisung PV bis 2018)52015-09FHZ 2000 (Funkhauszentrale)
Strom Erzeugung Photovoltaik12015-09Wechselrichter-Schnittstelle
Temperatur außen302015-09FHZ 2000 (Funkhauszentrale)
Luftfeuchtigkeit außen602015-09FHZ 2000 (Funkhauszentrale)
Temperatur innen Untergeschoss302015-09FHZ 2000 (Funkhauszentrale)
Luftfeuchtigkeit innen Untergeschoss602015-09FHZ 2000 (Funkhauszentrale)
CO2 Obergeschoss52022-03CO2ntrol 5000
Temperatur innen Obergeschoss52022-03CO2ntrol 5000
Luftfeuchtigkeit innen Obergeschoss52022-03CO2ntrol 5000
Stromverbrauch großer VerbraucherJahr 2021/22FRITZ!DECT 200 Steckdose
Sensoren mit zeitlicher Auflösung
